摄像头在我们的日常生活中扮演了越来越重要的角色，从安全监控到自动控制，再到科学研究等领域，都离不开精确的摄像头系统。然而，摄像头的精确度往往会因为制造误差、使用磨损或者环境因素而降低，这时候就需要使用摄像头定标板来进行校准。本文将详细介绍摄像头定标板的使用方法以及在摄像头校准中的重要作用。

什么是摄像头定标板？

摄像头定标板，又称为标定板或校准板，是一种用于精确测量和校准摄像头参数的工具。它通常由高精度材料制成，具有规则的几何图案，这些图案被设计用于被摄像头捕获，并通过特定的算法来计算摄像头的内参和外参，从而达到校准的目的。

摄像头定标板的使用方法

1.选择合适的定标板：根据摄像头的分辨率和视场，选择合适大小和图案密度的定标板。一般而言，定标板的选择应保证在摄像头的视场内能够清晰地看到至少9个标定点。

2.环境准备：定标板校准应在均匀光照的环境中进行，避免强光直射或背光，因为这些情况会影响标定结果的准确性。

3.定标板放置：将定标板固定在摄像头镜头前的适当位置，确保定标板表面与摄像头的成像平面保持平行。

4.图像采集：在摄像头的视场内，移动定标板，拍摄一系列图像。这些图像需涵盖定标板的不同角度和位置，以便后续的算法处理。

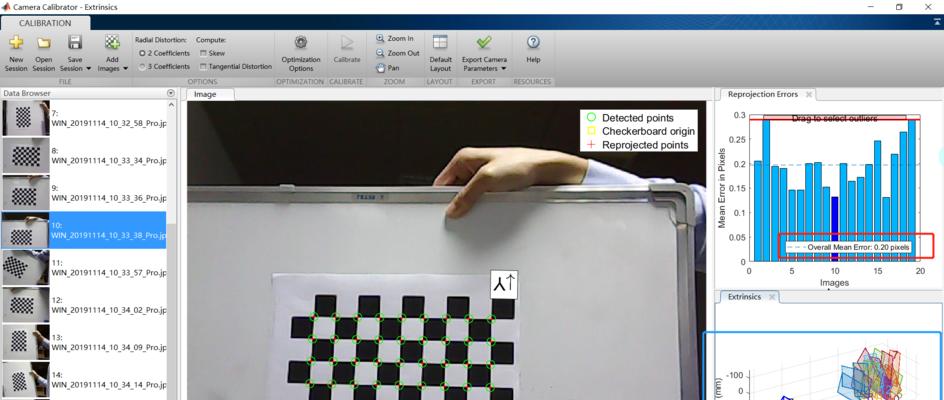

5.图像处理与分析：使用专门的标定软件对采集到的图像进行处理，软件会根据图像中定标板的图案，计算出摄像头的内参和外参。

6.校准结果应用：将计算得到的参数应用到摄像头的系统设置中，以修正摄像头的畸变、焦距和其他成像参数，提高成像质量。

摄像头定标板怎么用？定标板在摄像头校准中的作用是什么？

摄像头定标板在摄像头校准中的作用

摄像头定标板的主要作用是提供一个精确的几何参考，使得摄像头的成像参数可以被准确测量和校正。具体来说，定标板在摄像头校准中的作用包括：

1.内参校准：通过定标板，可以准确测量摄像头的焦距、畸变系数等内部参数，帮助纠正成像时的几何失真。

2.外参校准：定标板可用于确定摄像头相对于世界坐标系的方向和位置，这对于需要精确空间定位的摄像头系统尤为重要。

3.系统评估：使用定标板进行周期性的校准可以帮助评估摄像头系统的稳定性和可靠性，确保摄像头长期工作在最佳状态。

4.提高成像质量：通过校准，可以显著提高摄像头的成像质量，无论是在动态检测还是静态记录的场合，都能获得更加清晰、准确的图像。

5.误差修正：摄像头在制造和使用过程中积累的误差，可以通过定标板的反复校准进行修正，从而保证图像数据的一致性和精确性。

摄像头定标板怎么用？定标板在摄像头校准中的作用是什么？

结语

摄像头定标板是摄像头校准过程中不可或缺的工具，它通过提供精确的几何参考，帮助我们校正摄像头的内参和外参，从而提高摄像头的成像质量。正确使用定标板不仅可以提高摄像头的测量精度，还可以确保在各种应用场景下获得稳定可靠的图像数据。希望本文对摄像头定标板的使用方法及其在摄像头校准中的作用进行了深入的解释，帮助您更好地理解和应用这一重要工具。
